耐火材料都會對急熱急冷有一定的次數，達到限制次數以后就會出現剝落及其他情況，高鋁磚也不例外，采用抗剝落產品會更耐用一些。

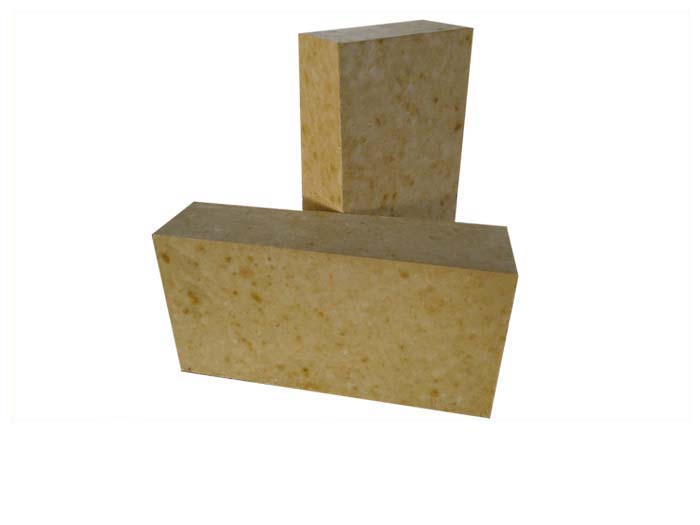

抗剝落高鋁磚

耐火磚的急冷急熱性測定方法

在耐火磚的實際使用過程中，往往遭受溫度的急劇變化。耐火磚抵抗溫度急變而不破壞的能力，稱為急冷急熱性或熱穩定性。耐火磚破損的原因，除了熔渣侵蝕以為，溫度急劇變化是導致耐火磚損壞的重要因素。提高耐火磚抵抗急冷急熱的能力，是延長耐火磚壽命的重要措施之一。當然在使用過程中，應避免溫度的激烈波動。一般來說，耐急冷急熱的測定方法，根據部頒標準是將欲測定的耐火磚試樣加熱到850℃，然后放入冷水中急速冷卻（如試樣不宜在水中冷卻，則可以置空氣中冷卻）。如此重復急速加熱和冷卻，待耐火磚表層崩裂和脫落而損失的重量達到原試樣重量的20%為止。以耐火磚所能承受的急冷急熱次數，作為耐急冷急熱的指標。當然，測定條件與耐火磚的實際使用條件不完全相同，測定結果主要作為各種耐火磚耐急冷急熱性的比較。

耐火磚急熱急冷次數

1．耐火磚的組織結構增大耐火磚臨界顆粒和粗顆粒的數量，能使大部分耐火磚的熱震穩定性顯著提高。因為大顆粒周圍有小裂紋和孔隙存在，在這些部位形成局部結合，當制品內產生熱應力時，這些沒有被緊密固定的顆粒間發生相互微小的滑動而不開裂!局部消除了一些應力。與此相反，細顆粒組成的致密耐火磚，就不利于提高其熱震穩定性。

2．熱膨脹性當溫度突變時，耐火磚表面和內部存在溫度差，如果制品的熱膨脹系數較大，由于溫差而產生的熱應力也較大，其熱震穩定性也相應較差。

3．導熱性，導熱性越強，即導熱系數越大，內外溫差越小，溫差應力也越小，耐火磚的熱震穩定性也越強。

4．彈性性質，耐火磚的彈性越好，即彈性模量越小，緩沖熱應力作用的能力越強．制品的熱震穩定性也越好。

5．結構強度耐火磚的結構強度越大，抵抗熱應力作用的能力越強，制品的熱震穩定性也越好。此外，耐火磚的形狀、大小和爐體的結構及砌筑方式都對制品的熱震穩定性有一定影響。以前燒結耐火磚的耐熱震性按冶金部部頒標準YB376--75規定測定。以試樣經受加熱和水冷的循環次數來度量。幾種耐火磚的耐熱震性如表所示。從1992年月1日開始，燒成致密定形耐火磚抗熱震性的測定按YB4018—9l的規定進行。名稱耐熱震性試驗次數硅磚1~2粘土磚（粗顆粒）25~100粘土磚（細顆粒）5~8普通粘土磚10~12普通鎂磚2~3鎂鋁磚50~150高鋁磚6~15。

高鋁磚急熱急冷會有反應嗎？到達次數上限時會出現表層崩裂和脫落，可以采用抗剝落和抗熱震產品，延長窯爐的使用壽命。
