聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
輕質高鋁磚耐壓強度
發布時間：2016/10/17 17:02:45 點擊率： 來源:小鵬 作者：榮盛耐材輕質高鋁磚的耐壓強度范圍一般都在1-8Mpa，根據輕質高鋁磚的等級與質量從而其耐壓強度也不同。

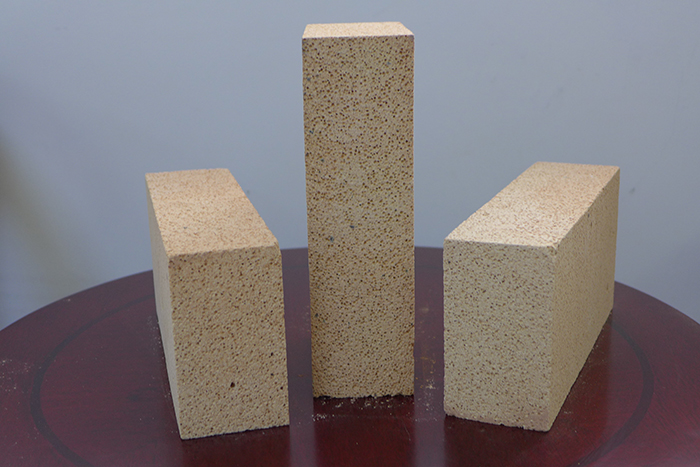

輕質高鋁磚磚通常稱為保溫耐火磚，又稱為高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4-1.35g/cm3。氣孔率66%-73%，耐壓強度1-8MPa。抗熱震性能較好。其本質目功能就是保溫和隔熱，在正常使用中通常不與爐窯溫度直接接觸，是一種緊貼爐壁，具有隔熱和保溫作用的耐火磚制品。
通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。
輕質高鋁磚的耐火度高，抗熱震性好，常用于窯爐的高溫隔熱層。高質量輕質高鋁磚可用于火焰直接接觸的爐窯內襯，但不宜用于受熔渣直接侵蝕的部位。
附：輕質高鋁磚理化指標
項目 | 指標 | ||||||
LG-1.0 | LG-0.9 | LG-0.8 | LG-0.7 | LG-0.6 | LG-0.5 | LG-0.4 | |
AI2O3 | 不小于48% | ||||||
Fe2O3 | 不大于2% | ||||||
體積密度g/cm3 ≯ | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
耐壓強度MPa ≮ | 4 | 3.5 | 3.0 | 2.5 | 2.0 | 1.5 | 0.8 |
重燒線變化×12h ≯1% | 1400 | 1400 | 1400 | 1350 | 1350 | 1250 | 1250 |
導熱系數W/m.k(350±25℃) ≯ | 0.5 | 0.45 | 0.35 | 0.35 | 0.3 | 0.25 | 0.2 |
- 上一篇：2級高鋁磚
- 下一篇：氧化鋁含量55高鋁磚導熱系數
在線咨詢(7*24)
電話咨詢
