聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
高鋁磚的強度

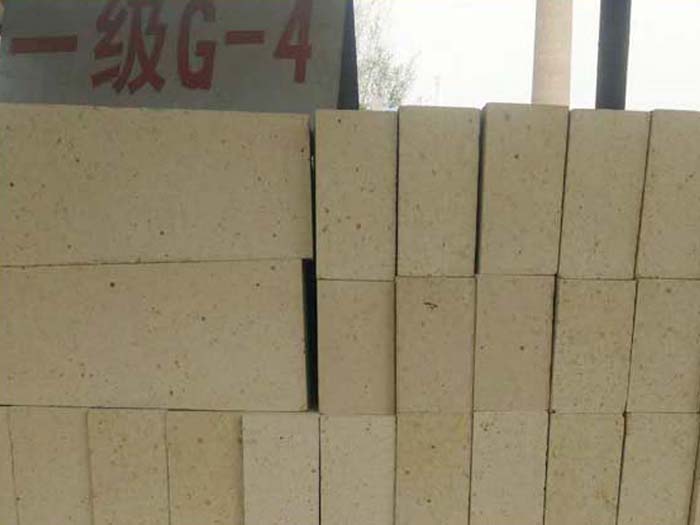

發布時間：2017/4/28 9:50:24 點擊率： 來源:艾米 作者：榮盛耐材根據鋁含量，高鋁磚分為一級高鋁磚、二級高鋁磚、三級高鋁磚，根據國家規定牌號分別向您介紹其常溫耐壓強度：
LZ-75為一級高鋁磚其常溫耐壓強度大于70;
LZ-65為二級高鋁磚其常溫耐壓強度大于60;
LZ-55為三級高鋁磚其常溫耐壓強度大于50；
高鋁磚的理化指標如下所示：
| 名稱 | 一級高鋁磚 | 二級高鋁磚 | 三級高鋁磚 | 特種高鋁磚 |
| 項目牌號 | LZ-75 | LZ-65 | LZ-55 | LZ-80 |
| AL203 %≥ | 75 | 65 | 55 | 80 |
| Fe203 ＜ | 2.5 | 2.5 | 2.6 | 2 |
| 體積密度g/cm2 | 2.5 | 2.4 | 2.3 | 2.6 |
| 常溫耐壓強度MPa > | 70 | 60 | 50 | 80 |
| 荷重軟化溫度 ℃ | 1510 | 1460 | 1420 | 1550 |
| 耐火度 ℃ > | 1790 | 1770 | 1770 | 1790 |
| 顯氣孔率 % < | 22 | 23 | 24 | 21 |
| 先變化率 % | -0.3 | -0.4 | -0.4 | -0.2 |
單位面積試樣所能承受的極限載荷叫耐壓強度，以“MPa”表示。在室溫下測定的試樣耐壓強度叫常溫耐壓強度；在高溫下測定的試樣的耐壓強度叫高溫耐壓強度。
單位截面面積試樣承受彎矩作用直至斷裂的應力叫抗折強度，以“MPa”表示。在室溫下測定試樣的抗折強度叫常溫抗折強度；在高溫下測定樣式的抗折強度叫高溫抗折強度。
下面由榮盛耐材為您介紹提高耐火磚耐壓強度的方法
1、推薦采用低溫長燒；
2、適當延長保溫時間：試驗證明，同樣的原料，同樣的磚機，同樣的升溫、降溫速度，燒結溫度都為900℃，保溫時間不同，則燒結磚的抗壓強度也不一樣，適宜的保溫時間，對提高燒結磚抗壓強度和質量是有益的；
3、適當提高燒結耐火磚的溫度：試驗證明，同樣的原料，同樣的磚機生產出來的磚坯，焙燒溫度不同，燒結耐火磚的強度也不一樣。試驗結果表明，磚的抗壓強度隨著隧道窯焙燒溫度的提高而增大；
4、磚機成型的壓力的提高，使耐火磚的密度提高，只有提高磚坯的密度才能燒出高強度的燒結磚。成型壓力2.2-2.3MPa的耐火磚磚坯，燒出磚抗壓強度一般為13.9-15MPa，而成型壓力達到3MPa的磚坯，燒出磚的抗壓強度很容易達到20MPa。
如果您對高鋁磚有需求，或者對高鋁磚強度有疑問，歡迎致電榮盛耐材有限公司，我公司生產銷售各種型號的高質量耐火材料，支持大量定做。
- 上一篇：高鋁蓄熱球用途
- 下一篇：連鑄中間包使用的耐火材料詳情
在線咨詢(7*24)
電話咨詢
